坐标和投影

坐标

Cesium.js 使用如下坐标系

  1. WGS84：使用 经纬度+高度 表示位置

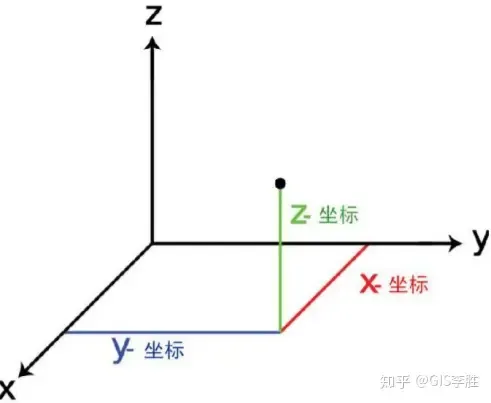

  2. 笛卡尔坐标：以地心做为原点

    • X 轴：存在于赤道面，正方向指向 0 度经线
    • Y 轴：存在于赤道面，正方向指向 90 度经线
    • Z 轴：垂直于赤道面，正方向沿着自转轴朝向正北

  3. 屏幕坐标系：以显示器的左上角做为原点

    • X 轴：正方向向右
    • Y 轴：正方向向下

API

Cartographic

以经纬度（弧度）+ 高度 表示位置

// 弧度 => 角度
Cesium.Math.toDegrees();


// 角度 => 弧度
Cesium.Math.toRadians();

Cartesian3 转 Cartographic

Cesium.Ellipsoid.WGS84.cartesianToCartographic(); // 结果是弧度


Cesium.Cartographic.fromCartesian(); // 结果是弧度

Cartesian3

以笛卡尔坐标表示位置

经纬度转 Cartesian3

Cesium.Cartesian3.fromDegrees();
Cesium.Cartesian3.fromRadians();


// Cartographic 转 Cartesian3
Cesium.Cartographic.toCartesian();

Cartesian2 转 Cartesian3

const c2 = new Cesium.Cartesian2(0, 0);
const c3 = viewer.scene.globe.pick(viewer.camera.getPickRay(c2), viewer.scene);

Cartesian2

以屏幕坐标表示位置 Cartesian3 转 Cartesian2

// 该 API 考虑到浏览器的缩放，high-DPI等等因素，即wgs84ToWindowCoordinates转换的坐标可以直接在HTML中使用
Cesium.SceneTransforms.wgs84ToWindowCoordinates();


Cesium.SceneTransforms.wgs84ToDrawingBufferCoordinates();

投影

在 Cesium.js 中，投影就是将 Cartographic 转换为 Cartesian3（反投影就是将 Cartesian3 转换为 Cartographic）。Cesium.js 支持 GeographicProjection，WebMercatorProjection，GK 投影，墨卡托投影等等，常用如下

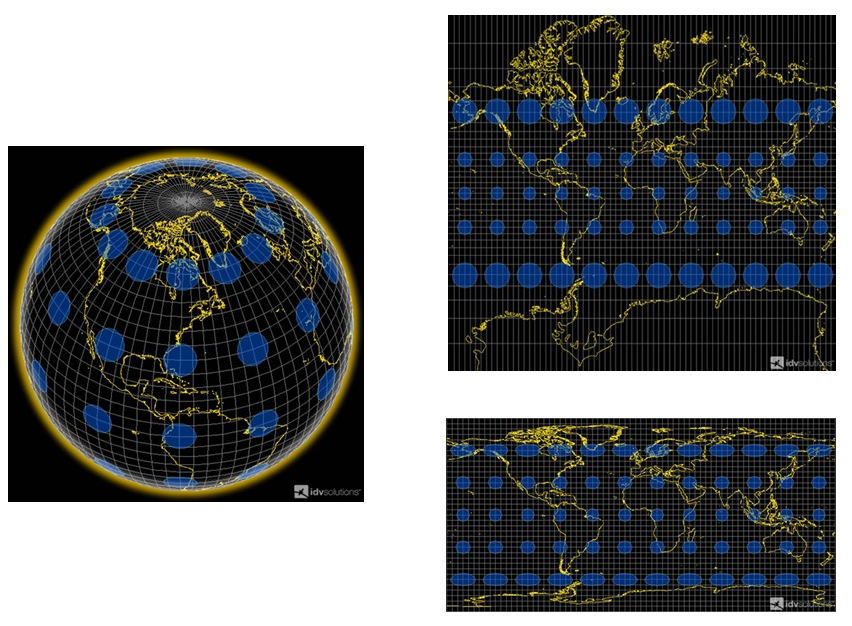

  • GeographicProjection（图右下）：等距圆柱投影。平板投影，所有维度上，面积和形状都有失真，但是保持在纬线上等距（经线上无法保证）。常用做在纬线上的测量
  • WebMercatorProjection（图右上）：正轴等角圆柱投影。在近赤道，保持较好的形状和面积，维度越大，形变越大。常用做网络地图

picture 0

API

可以在 Viewer 中设置修改投影，默认为 GeographicProjection

const v = new Cesium.Viewer({
  mapProjection: new Cesium.WebMercatorProjection(),
});

MapProjection

MapProjection 为抽象类，有如下实现

GeographicProjection
new Cesium.GeographicProjection(ellipsoid);
WebMercatorProjection
new Cesium.WebMercatorProjection(ellipsoid);

Ellipsoid

用数学公式 (x / a)^2 + (y / b)^2 + (z / c)^2 = 1 来描述一个曲面

  • Ellipsoid.WGS84：描述 WGS84 定义的曲面
  • Ellipsoid.MOON：描述月球曲面
