瓦片

什么是瓦片地图

瓦片地图是将整个世界地图，根据地图层级，分割成小地图（瓦片）。在使用时，将小地图再拼接成大地图。

为什么需要瓦片地图

假设我有一张非常高清的世界地图，那么我可以通过放大这张图片来看到世界各个地方，但会产生如下问题

1. 图片会非常大，不仅存储困难，客户端加载时机器的性能也不够
2. 图片太大，传输时间太长，用户体验较差

所以才有了瓦片地图，瓦片地图右如下优点

1. 渐进加载：按照你想要看的层级加载，高层级的瓦片覆盖范围小但细节多，低层级的瓦片覆盖范围大但细节少
2. 局部加载：仅需加载所要显示的区域的瓦片
3. 高效缓存：加载过的瓦片，下次加载时，可从缓存中获取
4. 高性能：将地图按照层级切片后，做为静态图片资源放置于服务端，可快速获取

制作瓦片地图

投影

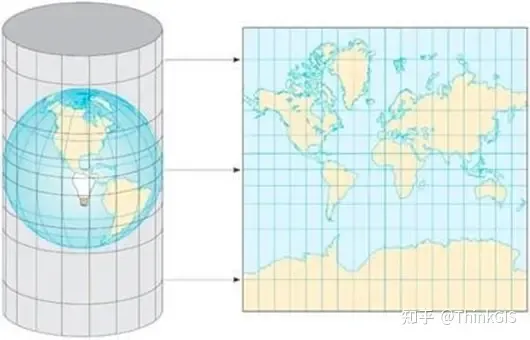

首先要三维的地球转换为平面，这就需要投影。常用的投影方式有很多，Web 中常用的投影是 Web Mercator 投影

Web Mercator 投影有如下特点

1. Web Mercator 当地球是一个球形而非椭球，球体半径等于 WGS84 长半轴的长度，即 6378137 米，投影出来的地图是一个正方形
2. Web Mercator 数据覆盖范围在经度（-180° ～ 180°），纬度（-85.051129° ～ 85.051129°）
3. Web Mercator 的坐标系
   • 原点：0° 纬线和 0° 经线的交点，位于投影地图的中心点
   • X 轴：水平，向东（右）为正
   • Y 轴：竖直，向北（上）为正

地图配图

设置在地图上显示的内容。举个例子，在 10 层时，河流只需要展示一条蓝色的线，而在 17 层时河流需要展示名字

可以使用 maputnik 进行配图

切片

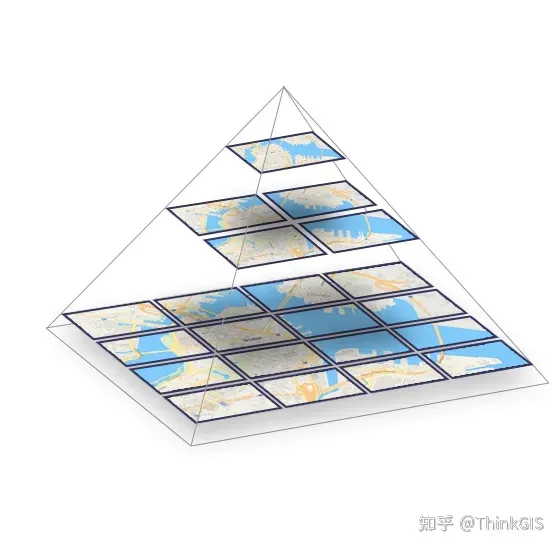

1. 按照地图等级细分，从顶部开始（zoomLevel=0）往下，zoomLevel 依次递增，形成一个金字塔体系。zoomLevel 越大则地图越详细，
2. 按照地图的层级，将每一层分割为 ${2^{zoomLevel}} * {2^{zoomLevel}}$ 张图片，图片大小一致，通常分辨率为 $256 * 256$

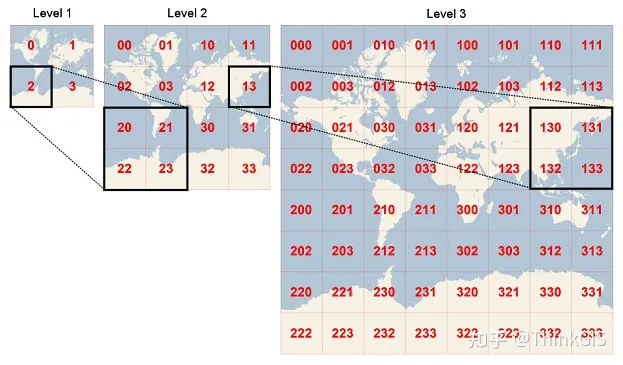

3. 每一层图片独立编号，编号规则每个瓦片地图服务商可能不同，但都能通过 zoomLevel、x、y 定位到该瓦片

常用的协议如下

WMS

OGC 定义的协议，用于请求任意区域的渲染地图图像。服务端根据客户端提供的限制条件，返回符合限制条件的地图图像。

WMS 主要属于动态地图服务，即地图是服务器在每次接到客户请求时立刻生成的，特别适用于数据在不断被更新的地图服务，当然对服务器的压力比较大

WMS-C

WMS-C（Web Mapping Service - Cached）是 OSGeo 创建的 WMS 扩展，目的在于提供一种预先缓存数据的方法，以提升地图请求的速度

TMS

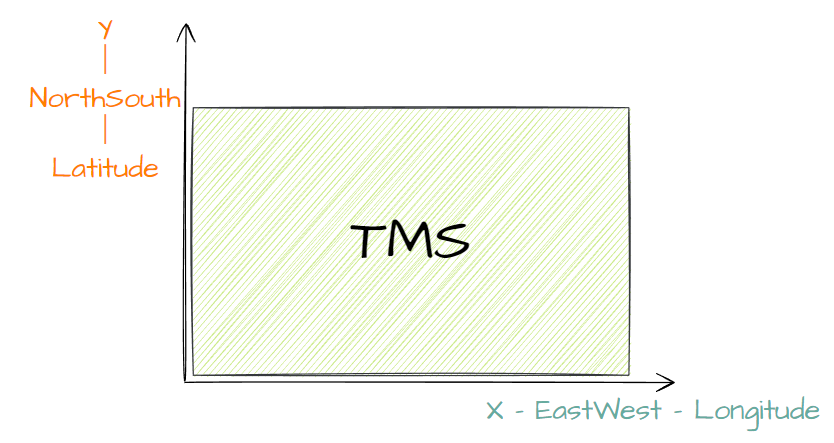

TMS（Tile map service）支持 EPSG:4326（Web Mercator），坐标系如下

• 原点：左下角 (-20037508.34, -20037508.34)
• X 轴：向东（右）为正
• Y 轴：向北（上）为正

请求示例，TMS 常常返回一个 XML 文件

https://sandcastle.cesium.com/CesiumUnminified/Assets/Textures/NaturalEarthII/tilemapresource.xml

<TileMap version="1.0.0" tilemapservice="http://tms.osgeo.org/1.0.0">
  <Title>NE2_HR_LC_SR_W_DR_recolored.tif</Title>
  <Abstract></Abstract>
  <SRS>EPSG:4326</SRS>
  <BoundingBox
    miny="-90.00000000000000"
    minx="-180.00000000000000"
    maxy="90.00000000000000"
    maxx="180.00000000000000"
  />
  <Origin y="-90.00000000000000" x="-180.00000000000000" />
  <TileFormat width="256" height="256" mime-type="image/jpg" extension="jpg" />
  <TileSets profile="geodetic">
    <TileSet href="0" units-per-pixel="0.70312500000000" order="0" />
    <TileSet href="1" units-per-pixel="0.35156250000000" order="1" />
    <TileSet href="2" units-per-pixel="0.17578125000000" order="2" />
  </TileSets>
</TileMap>;

实际请求的 URL

https://sandcastle.cesium.com/CesiumUnminified/Assets/Textures/NaturalEarthII/0/1/0.jpg

WMTS

WMTS（Web map tile service）是 OGC 创建的协议。支持 EPSG:3857（WGS84） and EPSG:4326（Web Mercator）

WMTS 的地图是服务器预先制作好的瓦片，这种方法可以提高 Web 服务的性能和伸缩性，特别适合于数据相对静态、不再更新或更新频率很低的数据。

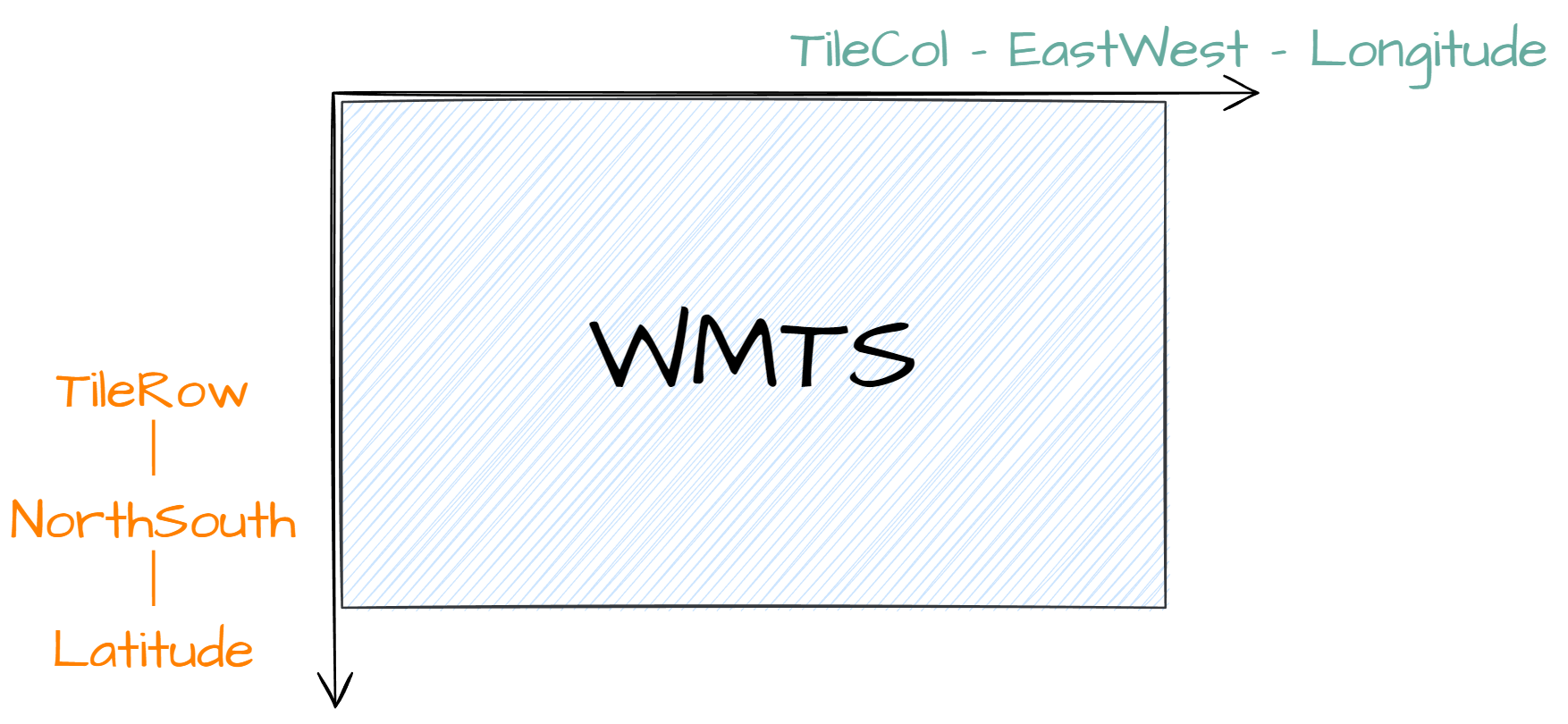

• 原点：左上角 (-20037508.34, 20037508.34)
• X 轴：向东（右）为正
• Y 轴：向南（下）为正

瓦片等级（zoom level）最小为 0，最大为 24

请求示例

https://services.arcgisonline.com/arcgis/rest/services/World_Imagery/MapServer/WMTS?tilematrix=3&layer=World_Imagery&style=default&tilerow=2&tilecol=6&tilematrixset=default028mm&format=image%2Fjpeg&service=WMTS&version=1.0.0&request=GetTile

queryString 如下所示

参数名	参数值	示例	意义
layer	string	World_Imagery	图层，例如街道图，卫星图
style	string	default	样式，某些服务可能存在预设样式，例如 night
tilematrixset	string	default028mm	瓦片集，定义了一套规则，说明了如何将地图划分为一系列标准化的瓦片，可包含瓦片大小，切分规则等等
tilematrix	number	3	当前级别的瓦片级别，可以参照 zoomLevel 来理解
tilerow	number	2	瓦片第几行
tilecol	number	6	瓦片第几列
format	string	image/jpeg	图片格式
service	string	WMTS	服务类型
version	string	1.0.0	服务版本
request	string	GetTile	方法

XYZ

XYZ 没有标准的元数据机制，图像通过 REST API 提供，URL 为 http://.../Z/X/Y.png，其中 Z 为层级，X、Y 为瓦片编号

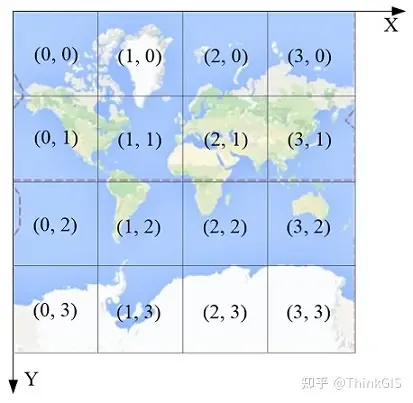

Google Maps / OpenStreetMap 坐标系如下

请求示例

https://tile.openstreetmap.org/7/45/59.png

加载

投影

将大地坐标转换投影坐标

// 投影，经纬度转投影坐标
function lonLatToMeters(lon: number, lat: number) {
  const x = (EarthRadius * lon * Math.PI) / 180;
  const y = EarthRadius * Math.atanh(Math.sin((lat * Math.PI) / 180));
  return [x, y];
}

// 投影坐标转经纬度
function metersToLonLat(x: number, y: number) {
  const lon = x / ((EarthRadius * Math.PI) / 180);
  const lat =
    (180 / Math.PI) * Math.atan2(Math.sinh(y / EarthRadius), Math.cos(lon));

  return [lon, lat];
}

坐标系修正

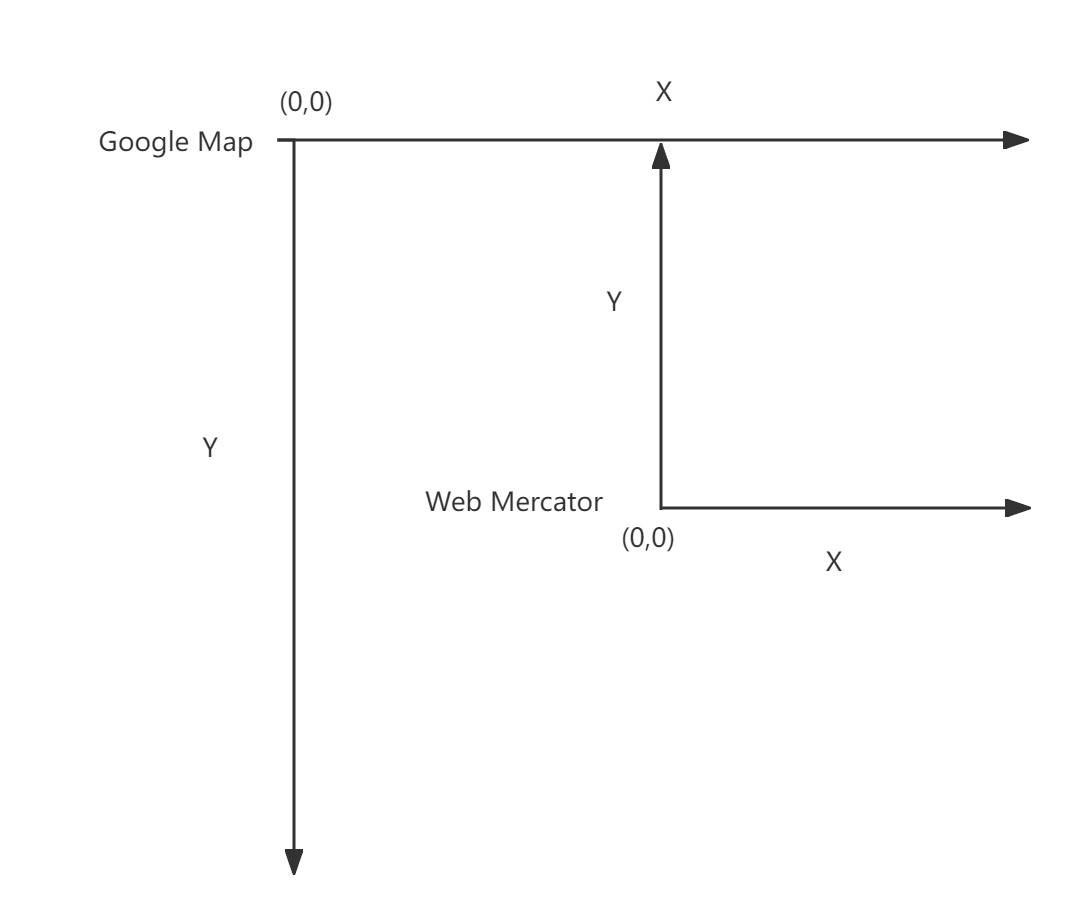

根据地图服务商进行坐标系修正，以 Google Map 和 Web 墨卡托投影为例

可以看到，地图服务商（Google Map）的原点位于左上角，而 Web 墨卡托投影的原点位于中心，因此需要修正坐标系

1. X 坐标：以投影坐标 X + 地球横向长度 / 2 ，即为地图服务商 X 坐标
2. Y 坐标：地球纵向周长/ 2- 以投影坐标 Y ，即为地图服务商的 Y 坐标

由于在 Web 墨卡托投影中，将地球看作球体，则横、纵向的周长一致，因此可以简化为如下计算公式

const EarthRadius = 6378137; // 地球半径
const Perimeter = 2 * Math.PI * EarthRadius; // 地球周长

const [x, y] = lonLatToMeters(lng, lat);

// 修正坐标系，假设是Google Map，即原点为左上角
x = x + Perimeter / 2;
y = -y + Perimeter / 2;

计算瓦片位置

根据地图层级，投影坐标，瓦片分辨率计算出瓦片位置，并根据瓦片位置，从地图服务商获取瓦片

const TileSize = 256;

const n = Math.pow(2, z); // 计算一侧有多少张瓦片

// 知道了总共有多少张图片，每张图片分辨率是多大，则可以计算出1px表示多少m
const resolution = Perimeter / n / TileSize;

// 知道了1px表示多少m，那么x米需要多少px即可算出，一张图片的像素大小知道，则可计算出需要图片位置
const X = Math.floor(x / resolution / TileSize);
const Y = Math.floor(y / resolution / TileSize);

以此就可以计算出中心的瓦片，再根据视口大小，计算出需要加载的周围瓦片

多域名

由于浏览器对同域名的请求限制，服务商考虑并发请求会提供子域名，例如

• https://a.tile.openstreetmap.org/14/13659/6746.png
• https://b.tile.openstreetmap.org/14/13659/6746.png
• https://c.tile.openstreetmap.org/14/13659/6746.png

常用的概念

矢量瓦片

参考

• Tiled web map
• Tile Map Service
• tippecanoe
• OGC WebGIS 常用服务标准
